Состав бетона для брусчатки: марки, В/Ц, добавки

Владелец небольшого цеха по производству тротуарной плитки или брусчатки рано или поздно приходит к одному выводу: состав бетона решает всё. Заказать готовый раствор у ближайшего поставщика не получится - у товарного бетона другая подвижность, другое водоцементное соотношение, и после вибропрессования плитка не набирает нужную прочность. Именно поэтому производители плитки ставят мини-РБУ для собственного производства бетона прямо при цехе - чтобы контролировать состав от замеса к замесу и получать стабильное качество партия за партией.

Коротко

• Для брусчатки нужен бетон М350-М400 с В/Ц 0,35-0,42: такой состав даёт прочность В25-В30 и морозостойкость F200.
• Заполнитель для брусчатки - мелкий: щебень фракции 5-10 мм или гранитный отсев, мытый речной песок без примесей глины.
• Пластификатор снижает расход воды на 15-25% без потери укладываемости и повышает морозостойкость изделий до F200 и выше.
• Покупной бетон П3-П4 непригоден для вибропрессования: жидкая смесь расслаивается, изделие деформируется.
• Принудительный смеситель при цехе окупается за один производственный сезон за счёт снижения брака и точного дозирования цемента.

Требования к бетону для брусчатки диктует сама технология вибропрессования. Установка создаёт в смеси высокочастотные колебания, которые уплотняют зёрна заполнителя и вытесняют лишний воздух. Чтобы этот процесс дал нужный результат, смесь должна быть жёсткой - с минимальным количеством воды затворения. Жидкий раствор при вибрации расслаивается: цементное молочко всплывает, и на лицевой поверхности изделия появляются высолы и раковины.

Производители плитки, которые переходят на самостоятельное приготовление смеси, получают возможность точно регулировать состав под конкретный тип изделия. Брусчатка для пешеходных дорожек, плитка под въезд для легковых автомобилей и изделия для промышленных объектов требуют разных пропорций и разного количества добавок. Готовая заводская смесь такой гибкости не даёт.

Почему для брусчатки нужен особый состав бетона

Тротуарная плитка и брусчатка работают в условиях постоянного знакопеременного нагружения. Летом покрытие нагревается на солнце, зимой промерзает насквозь, весной оттаивает с водой внутри пор. Стандартный бетон для монолитных конструкций под такие нагрузки не рассчитан: у него другие требования к подвижности и другой водоцементный баланс. Специальный состав для мощения должен отвечать жёстким требованиям по морозостойкости и прочности одновременно.

Ключевое отличие состава для брусчатки: низкое водоцементное соотношение. Вода нужна только для гидратации цемента, лишней её быть не должно. Каждый лишний процент воды снижает прочность и увеличивает пористость изделия. Поры - это точки замерзания: вода внутри поры при замерзании расширяется примерно на 9%, разрывая структуру бетонной матрицы. Дешёвая плитка с высоким В/Ц разрушается через несколько зим - особенно в регионах с морозными зимами.

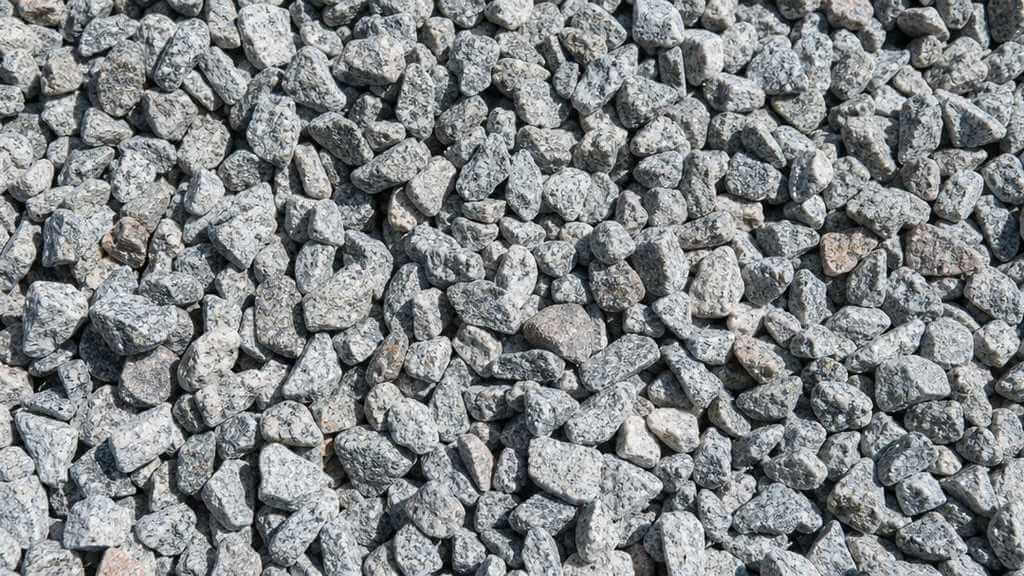

Второе отличие - мелкий заполнитель. Для вибропрессования подходит щебень фракции 5-10 мм или гранитный отсев с зерном до 5 мм. Крупный заполнитель портит лицевую поверхность: при вибрации крупные зёрна всплывают к форме и оставляют грубый рельеф. Для декоративного покрытия это недопустимо, особенно при изготовлении плитки с точной геометрией швов. Мытый речной песок без примесей глины снижает водопотребность смеси и улучшает структуру готового изделия.

Третье отличие - обязательное использование пластификатора. Без него невозможно получить низкое В/Ц и при этом сохранить нормальную укладываемость смеси. Пластификатор расклинивает частицы цемента, снижает внутреннее трение в смеси и позволяет уменьшить расход воды на 15-20% без потери подвижности. Именно это помогает получить высокую прочность готового изделия при экономном расходе цемента, что напрямую влияет на стоимость производства.

Состав бетона для брусчатки также отличается от стандартного монолитного по требованиям к фракционному составу заполнителя. В монолитном строительстве используют щебень фракций 20-40 мм, в производстве плитки - исключительно мелкий заполнитель. Толщина изделия 60-80 мм: крупные зёрна просто не помещаются в форму, не нарушив структуру слоя. При вибропрессовании именно мелкий заполнитель даёт плотную упаковку зёрен и минимальное количество пор в готовом изделии.

Марки и классы прочности: что выбрать для брусчатки

Для брусчатки минимальная марка бетона - М300, или класс В22,5. Это нижняя граница, ниже которой изделие не пройдёт по нормам морозостойкости. Реальные производители держат марку М350-М400 (В25-В30): небольшое увеличение расхода цемента даёт заметный рост прочности на изгиб и сжатие. Марка М350 - оптимальный вариант для большинства применений дорожного и садового мощения.

Марку М500 (В40) применяют редко - только для промышленных объектов с нагрузками от тяжёлого транспорта и грузовых автомобилей. Для стандартной пешеходной дорожки и садовой зоны М500 экономически нецелесообразен: стоимость замеса растёт, а практический выигрыш для условий частного дома минимален. Производитель, который выпускает и стандартную, и «усиленную» продукцию, держит два состава: М350 и М400.

По ГОСТ требования к бетону для тротуарных изделий включают обязательную проверку на морозостойкость (F150-F300 в зависимости от климата) и водонепроницаемость (W4 и выше). Для средней полосы России рекомендованная марка по морозостойкости F200. В северных районах - F300. Производитель, который выпускает плитку с маркировкой F200, обязан обеспечить этот показатель составом, а не только декларировать его на упаковке и в документах продаж.

Класс прочности на сжатие B25 позволяет воспринимать нагрузки от легковых автомобилей при правильном основании. B30 даёт запас под периодический заезд небольших грузовиков. Если покрытие укладывается на проездной дорожке с регулярным движением транспорта - оптимальные характеристики даёт состав под В30. Класс прочности на изгиб также нормируется: плитка должна выдерживать нагрузку на изгиб не менее 3,5-5,0 МПа в зависимости от назначения.

Для цветной брусчатки марку повышают на один шаг относительно базовой рецептуры: если стандартная плитка делается на М350, цветная - на М400. Причина в том, что пигменты занимают часть объёма цементного камня и несколько снижают прочность. Дополнительный цемент компенсирует эту потерю и даёт нужную долговечность изделий с насыщенным цветом при длительной эксплуатации на открытых площадках.

Для бордюрного камня применяют те же требования по В/Ц и составу заполнителя, что и для брусчатки. Бордюры работают в условиях боковых ударных нагрузок от колёс автомобилей, поэтому армирование фиброй здесь особенно важно: волокна предотвращают скалывание рёбер при ударе и трещины при сезонных подвижках основания.

Пропорции смеси: цемент, песок, щебень

Базовый состав бетона для брусчатки марки М350: цемент ПЦ 500 - 1 часть, песок мытый речной - 1,5-2 части, щебень гранитный фракции 5-10 мм - 2-2,5 части. Водоцементное соотношение 0,38-0,42 в зависимости от влажности заполнителя. Пластификатор вводят по инструкции производителя добавки - обычно 0,5-1% от массы цемента. Гранитный наполнитель предпочтительнее известнякового: он даёт более высокую прочность на изгиб и меньше поглощает воду.

Количество воды рассчитывают с учётом влажности песка и щебня. Сухой карьерный песок содержит 1-3% влаги, мытый речной - до 5-7%. Разница ощутима: при загрузке 50 кг песка с влажностью 5% в смесь попадает дополнительно 2,5 кг воды. Если это не учесть, В/Ц уйдёт вверх и прочность упадёт. Точный расчёт воды с учётом влажности заполнителя - обязательное условие стабильного качества от партии к партии.

Мытый речной или карьерный песок без примесей глины и органики - обязательное требование к строительным материалам для производства брусчатки. Глинистые примеси обволакивают зёрна заполнителя и мешают сцеплению с цементом, что снижает прочность на 10-15%. Загрязнённый песок ухудшает и цвет окрашенной плитки: пигменты неравномерно распределяются по массе, на поверхности появляются пятна. Перед использованием новой партии песка проверяют его чистоту простым отмучиванием в воде.

Для цветной брусчатки пигменты добавляют на стадии затворения или в готовую сухую смесь. Минеральные оксидные пигменты устойчивы к щелочной среде цемента и не выцветают при воздействии атмосферных осадков. Железо-оксидные дают красный, коричневый и жёлтый цвет, диоксид марганца - чёрный и серый. Органические красители для бетона применять нельзя: щелочная среда их разрушает уже в первые месяцы эксплуатации покрытия.

Порядок загрузки компонентов важен. Сначала - щебень и часть воды, затем цемент, потом песок. Пластификатор добавляют с оставшейся водой. При работе с пигментами их засыпают после цемента и перемешивают 30-40 секунд до равномерного окрашивания сухой смеси, и только потом добавляют воду с пластификатором.

Водоцементное соотношение и подвижность смеси

Водоцементное соотношение (В/Ц) - главный параметр бетона для вибропрессования. Чем ниже В/Ц, тем выше прочность и меньше пористость. Для брусчатки нормальный диапазон 0,35-0,42. При В/Ц выше 0,45 начинается капиллярная пористость, которая снижает морозостойкость и приводит к ускоренному разрушению изделия при многократном замерзании и оттаивании. Контролировать В/Ц без весового дозатора практически невозможно.

Подвижность смеси для вибропрессования - жёсткая или полусухая: осадка конуса 0-2 см. Для сравнения, товарный бетон из миксера имеет подвижность П3-П4 (осадка конуса 10-18 см). Такую смесь нельзя прессовать: она вытекает из формы при вибрации и не удерживает рельеф. Именно жёсткость смеси даёт чёткость граней и правильную геометрию швов при укладке брусчатки.

Пластификатор позволяет держать низкое В/Ц без потери укладываемости. Суперпластификаторы типа С-3 или поликарбоксилатные суперпластификаторы снижают водопотребность на 15-25%. Важно понимать: добавление пластификатора к стандартному составу без снижения воды просто делает смесь текучей - это не цель. Задача пластификатора - снизить воду при сохранении нормальной подвижности, уменьшить пористость и повысить долговечность изделия.

Температура воды затворения влияет на скорость схватывания. В холодный период воду подогревают до 30-40 градусов, чтобы ускорить набор прочности в неотапливаемом цехе. В жару воду охлаждают - иначе ускоренная гидратация цемента начнётся в смесителе до укладки в формы.

На производительность цеха влияет и время выдержки смеси. Оптимальный цикл перемешивания принудительного смесителя - 90-120 секунд после загрузки всех компонентов. Более короткий цикл даёт неоднородную смесь: пигмент распределяется неравномерно, фибра скомкована, а зёрна заполнителя не полностью обволакиваются цементным тестом. Более длинный цикл снижает производительность без заметного улучшения качества. Режим перемешивания подбирают отдельно под каждый тип изделия.

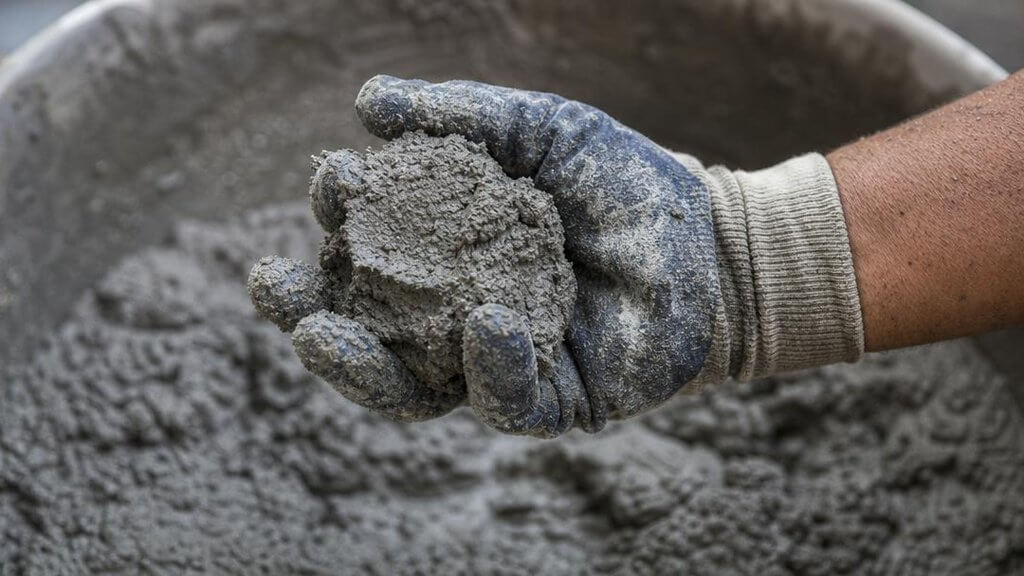

Проверить В/Ц после замеса просто: берут горсть смеси и сжимают в кулаке. Правильная смесь для вибропрессования слипается в ком, который держит форму, не рассыпается и не выделяет воду при сжатии. Если вода сочится - В/Ц слишком высокое; если ком рассыпается - слишком низкое. Этот экспресс-тест занимает 10 секунд и позволяет проверить каждый замес перед загрузкой.

Добавки: пластификаторы, фибра, пигменты

Пластификаторы для брусчатки выбирают по нескольким критериям: совместимость с цементом нужной марки, дозировка, влияние на воздухосодержание. Воздухововлекающие добавки для вибропрессования не используют - пузырьки воздуха снижают прочность готового изделия. Нужны пластифицирующие добавки без воздухововлечения, сертифицированные для применения в изделиях мощения. Чаще всего используют лигносульфонатные пластификаторы и поликарбоксилатные суперпластификаторы.

Фибра улучшает стойкость к трещинообразованию и к нагрузкам на изгиб. Полипропиленовая фибра длиной 6-12 мм добавляется из расчёта 0,6-0,9 кг на 1 м3 смеси. Она не заменяет стальной каркас, но заметно снижает образование микротрещин при усадке и ударах. Базальтовая фибра по характеристикам близка к полипропиленовой, но дороже. Армирующие волокна загружают в смеситель до воды или одновременно со щебнем - иначе они скомкаются и не распределятся по объёму.

Армирование металлическим каркасом для стандартной брусчатки толщиной 60-80 мм не применяют: арматуру с нормальным защитным слоем там не разместить. Для тонких изделий единственный способ повысить трещиностойкость - армирующие волокна фибры в составе смеси. Фибробетон значительно лучше держит ударные нагрузки и меньше трескается при подвижке грунта под основанием.

Расход пигмента - 3-8% от массы цемента в зависимости от насыщенности нужного цвета. Пигменты добавляют в смеситель после загрузки сухих компонентов - цемента и песка. Это даёт равномерное распределение пигмента по всей массе и предотвращает появление пятнистости на лицевой поверхности изделия. Для получения стабильного цвета от партии к партии важно взвешивать пигмент, а не мерить объёмом: плотность разных пигментов заметно различается. Хранить пигменты следует в закрытых контейнерах, защищённых от влаги, - слипшийся пигмент образует комки, которые плохо распределяются по смеси и дают пятна на изделии.

Почему покупной бетон не подходит и как с этим работать

Товарный бетон с завода рассчитан на заливку монолита. Главная характеристика - подвижность: смесь с В/Ц 0,5-0,6 должна затечь в опалубку, обойти арматуру и заполнить все углы. При вибропрессовании такой состав непригоден: жидкая смесь не удерживает форму под пуансоном и расслаивается при вибрации. Давление выдавливает излишки воды, изделие деформируется, острые грани стачиваются. Капиллярные поры, которые остаются после испарения лишней воды, снижают морозостойкость и приводят к разрушению брусчатки после первых зим.

Транспортировка усугубляет проблему: смесь продолжает гидратировать в миксере. Через 30-40 минут после замеса подвижность падает. Добавить воду для восстановления нельзя - это разрушает структуру. Производитель получает либо слишком жидкую смесь, либо уже начавшую схватываться. Нестабильность состава от партии к партии критична для цветной брусчатки: каждая партия товарного бетона даст немного другой оттенок, и готовое покрытие будет выглядеть пёстро. Добавить армирующую фибру и цветные пигменты в заказной бетон тоже невозможно.

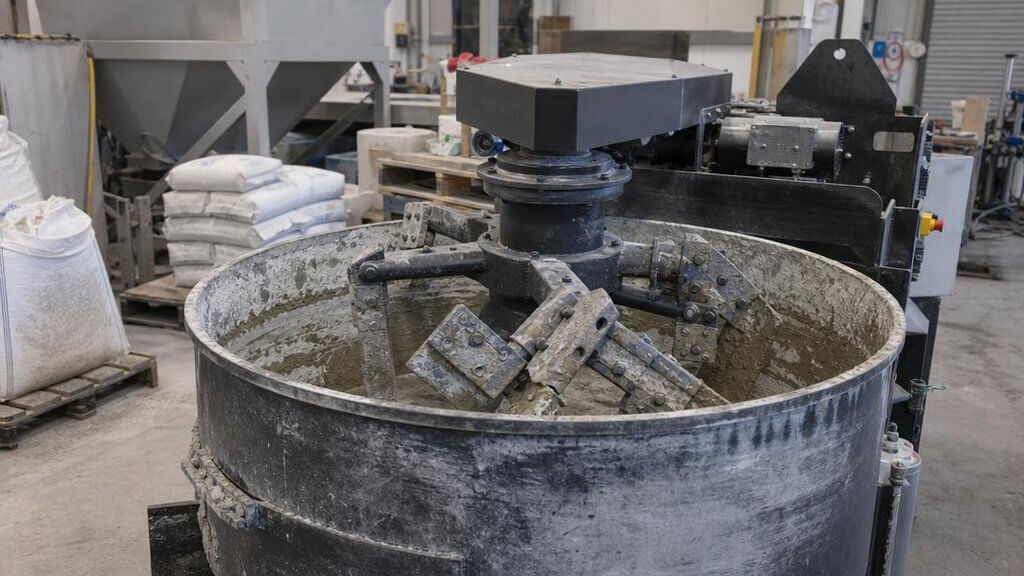

Самостоятельное приготовление бетона при цехе устраняет все эти ограничения. Производители брусчатки используют принудительные смесители: лопасти движутся навстречу вращению чаши, что создаёт интенсивное перемешивание жёстких смесей с низким В/Ц. Гравитационная бетономешалка с такими смесями не справляется - состав залипает на лопастях и перемешивается неравномерно. Принудительный смеситель равномерно распределяет пигмент и фибру по всему объёму партии, что гарантирует стабильный цвет и прочность изделий.

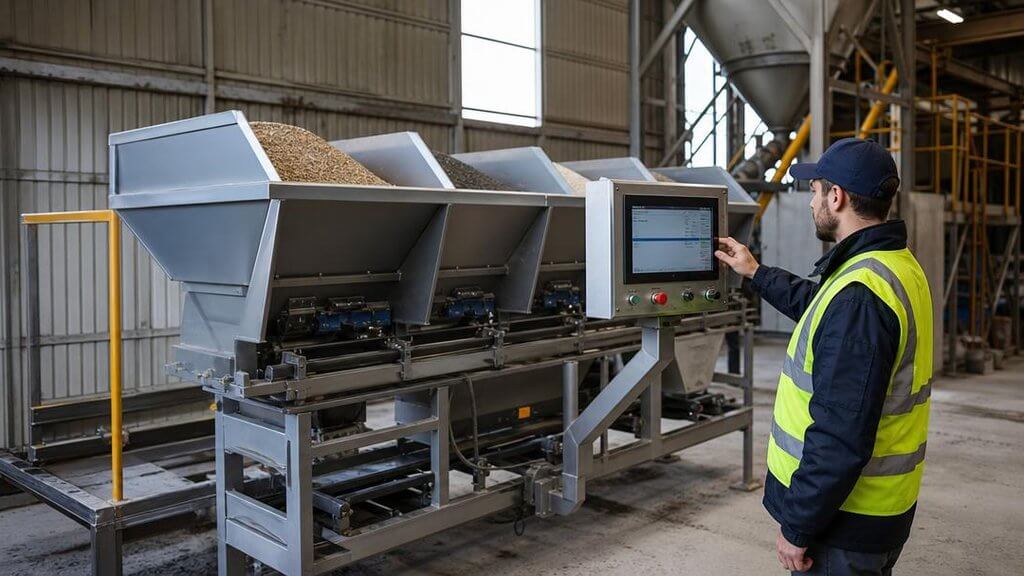

Ключевое преимущество установки с весовым дозатором перед ручным отмером - точность. Ручной отмер лопатами даёт разброс состава от замеса к замесу до 10-15%. Весовой дозатор обеспечивает точность плюс-минус 1-2%. Это критично для стабильности цвета и прочности в партии - именно этого ожидают покупатели при повторных заказах. Стоимость компактных установок окупается за один сезон: точное дозирование снижает расход цемента на 8-12%, уменьшение брака увеличивает выход продукции первого сорта.

Технические требования к смесителю для брусчатки: объём чаши 250-500 литров, принудительное перемешивание, возможность работы с жёсткими полусухими смесями. Тарельчатый тип предпочтительнее - он даёт короткое время перемешивания при равномерном распределении компонентов, один замес точно соответствует загрузке вибростола. Обслуживание: мойка горячей водой под давлением сразу после окончания смены - затвердевшие остатки на лопастях снижают точность перемешивания и уменьшают рабочий объём чаши.

Частые вопросы

Можно ли использовать цемент М400 вместо М500 для брусчатки?

Использовать цемент ПЦ 400 для брусчатки возможно, но с корректировкой пропорций. Для получения бетона марки М350 на цементе М400 потребуется увеличить его долю в составе примерно на 15-20% по сравнению с рецептурой для ПЦ 500. Это несколько увеличивает стоимость замеса, поэтому большинство производителей при наличии выбора предпочитают цемент ПЦ 500 - он даёт нужную марку при меньшем расходе и лучшей однородности изделий в партии.

Как избежать высолов на поверхности брусчатки?

Высолы появляются по двум причинам: растворимые соли в заполнителе или высокое водоцементное соотношение. Первое решается выбором заполнителя - мытый речной песок и промытый гранитный щебень не содержат растворимых солей. Второе решается снижением В/Ц и добавлением пластификатора. Гидрофобизирующая добавка в состав дополнительно закрывает капиллярные поры и не даёт воде с солями подниматься на поверхность покрытия после укладки.

Сколько суток набирает прочность брусчатка?

Свежеотпрессованная брусчатка набирает 70% расчётной прочности за 7 суток при температуре 20 градусов. Полную проектную прочность изделие достигает через 28 суток. При пониженных температурах набор прочности замедляется: при 10 градусах 28-суточная прочность достигается за 60-70 дней. В холодный период важно обеспечить набор прочности в тёплом помещении хотя бы в первые 24-48 часов после формования.

Нужен ли пластификатор, если цех небольшой?

Пластификатор нужен независимо от размера производства. Без него получить нужное водоцементное соотношение для вибропрессования и при этом нормально замесить смесь практически невозможно: либо смесь слишком сухая и плохо заполняет форму, либо В/Ц слишком высокое и прочность падает. Расход пластификатора небольшой - 0,5-1% от массы цемента, и даже для малого цеха затраты на добавку окупаются снижением расхода цемента и уменьшением брака.

Чем отличается вибропрессованная брусчатка от вибролитой?

Вибропрессованная брусчатка делается из жёсткой смеси с низким В/Ц под давлением пуансона - отсюда высокая прочность, чёткая геометрия и морозостойкость F200-F300. Вибролитая плитка делается из более жидкой смеси, залитой в пластиковые формы и уплотнённой только вибростолом. Вибролитая дешевле в производстве, но уступает по прочности на изгиб и по морозостойкости. Для покрытий с регулярной нагрузкой транспорта специалисты рекомендуют только вибропрессованную брусчатку.

Стабильный состав - основа надёжного производства

Качество брусчатки напрямую зависит от трёх факторов: правильного состава бетона, точного дозирования компонентов и постоянного контроля водоцементного соотношения. Без собственного смесителя с весовым дозатором этот контроль практически невозможен: каждый замес будет отличаться от предыдущего, а характеристики изделий - гулять от партии к партии. Стабильность состава - это качество продукции и основа деловой репутации производителя.

Переход на собственное смешивание позволяет производителю предлагать несколько вариантов продукции: стандартную брусчатку для пешеходных дорожек, усиленную для въезда автомобилей и цветную для декоративного мощения территорий и площадок. Каждый вариант требует своего состава и своих пропорций добавок. Заказной бетон с завода такой гибкости не даст: придётся либо заказывать отдельную партию под каждый вид продукции, либо работать на компромиссном составе, который хуже решает каждую задачу.

Производитель, который гарантирует покупателям морозостойкость F200 и прочность М350, обязан это обеспечивать составом, а не только обещанием на упаковке. Плитка с нестабильным составом даёт партии разной прочности, и рекламации съедают весь выигрыш от более дешёвого заказного бетона. Долговечность продукции при эксплуатации - конкурентное преимущество, которое строится на правильном составе и его стабильном воспроизведении.

Для небольшого цеха важно настроить производственный регламент: записывать точные пропорции каждого состава, фиксировать влажность заполнителей по партиям сырья, контролировать расход пластификатора и цветных пигментов. Такой журнал замесов позволяет воспроизводить состав после смены поставщика цемента или щебня без потери в качестве. При производстве цветной брусчатки это критично: клиент делает повторный заказ через несколько месяцев и ожидает точного совпадения цвета с уже уложенной плиткой.

По мнению Виталия Лиходеда, сервисного специалиста по спецтехнике и промышленному оборудованию компании Трейд, правильно подобранный и установленный принудительный смеситель в цехе по производству брусчатки окупается в среднем за один производственный сезон - за счёт снижения расхода цемента, уменьшения брака и возможности выпускать изделия под конкретные требования заказчика.

Об авторе

Виталий Лиходед - сервисный специалист по спецтехнике и промышленному оборудованию, ведёт сервисную линию компании «Трейд» в Благовещенске. Выпускник Амурского аграрного колледжа, техник сельскохозяйственного направления. Общий стаж работы с техникой более 10 лет, начинал с сельхозмашин в полях; шестой год ведёт всю сервисную линию компании: гарантийное и послегарантийное обслуживание, предпродажную подготовку, консультации клиентов по ТО и регламентам, паспорта и документацию на крановые установки. Через его руки прошло более 800 единиц техники: фронтальные погрузчики и экскаваторы-погрузчики Redstar и WZM, самоходные бетоносмесители, крано-манипуляторные установки на шасси ISUZU, щековые и конусные дробилки, грохоты и бетонные заводы. Фирменный приём - дистанционная диагностика по видео и фото от клиента, а главный принцип - «половина поломок от незнания, как правильно работать с машиной».
