Профильная труба: виды, размеры и сферы применения

В отличие от круглой трубы, профильная имеет сечение в виде квадрата, прямоугольника или овала. Именно форма даёт главное преимущество — высокую жёсткость при меньшем весе. Там, где круглая труба прогнётся, профильная уверенно держит нагрузку.

Но у универсальности есть обратная сторона: огромное разнообразие типоразмеров, марок стали и покрытий запутает даже опытного строителя. Что лучше — горячедеформированная или холодногнутая? Стоит ли брать оцинковку или достаточно грунтовки?

В этой статье разложим по полочкам всё, что нужно знать о профильной трубе. Разберём виды, размеры, сферы применения и научим выбирать материал именно под вашу задачу — без переплат и лишней экономии.

Что такое профильная труба и её основные параметры

Профильная труба — это металлопрокат с полым сечением некруглой формы. В отличие от водогазопроводных труб, которые работают под давлением, профильные созданы для механических нагрузок — изгиба, кручения, сжатия. Их задача — быть несущим каркасом.

Главная хитрость — в геометрии. Квадратное или прямоугольное сечение распределяет напряжения по граням эффективнее окружности. При одинаковой площади профильная труба на 20–30 % жёстче круглой на изгиб и на 40–50 % — на кручение.

Размеры сечения и толщина стенки

Профильные трубы маркируются по внешним габаритам: 40×20 мм (прямоугольник) или 50×50 мм (квадрат). Следом идёт толщина стенки — 2 мм, 3 мм, 4 мм. Чем толще стенка, тем прочнее труба, но тем она тяжелее и дороже. Тонкостенная — легче и дешевле, но её проще повредить при монтаже.

Типовой ряд сечений — от 15×15 мм (для лёгких ограждений) до 200×200 мм (для колонн и ферм). Толщина стенки — от 1 мм (декор) до 12–14 мм (тяжёлое машиностроение).

Длина и кривизна

Стандартная длина — 6 или 12 метров. Но важнее прямолинейность. Хорошая труба не должна быть «вертолётом» или иметь значительную кривизну. Допуски по ГОСТу жёсткие — не более 1 мм на метр длины.

Марка стали

• Ст3сп / Ст3пс — обычная конструкционная сталь. Хорошо варится, доступна, но ржавеет и не любит морозов ниже -30 °C.
• 09Г2С — низколегированная. Прочнее и пластичнее, выдерживает суровый климат. Идёт на мосты и ответственные конструкции.
• Нержавеющие стали — для агрессивных сред и архитектурных элементов.
• Алюминиевые сплавы — лёгкие, не ржавеют, но мягче и дороже.

Способ производства

• Горячедеформированные — формуют из раскалённой заготовки. Толще стенка, надёжнее шов. Для тяжёлых конструкций.
• Холодногнутые — гнут из холодного листа. Тонкостенные, с идеальной геометрией. Для лёгких каркасов и мебели.

Наличие покрытия

• Чёрные — без покрытия. Требуют окраски сразу после монтажа.
• Оцинкованные — служат в 5–7 раз дольше. Идеальны для заборов и наружных конструкций.
• С полимерным покрытием — максимальная защита и эстетика.

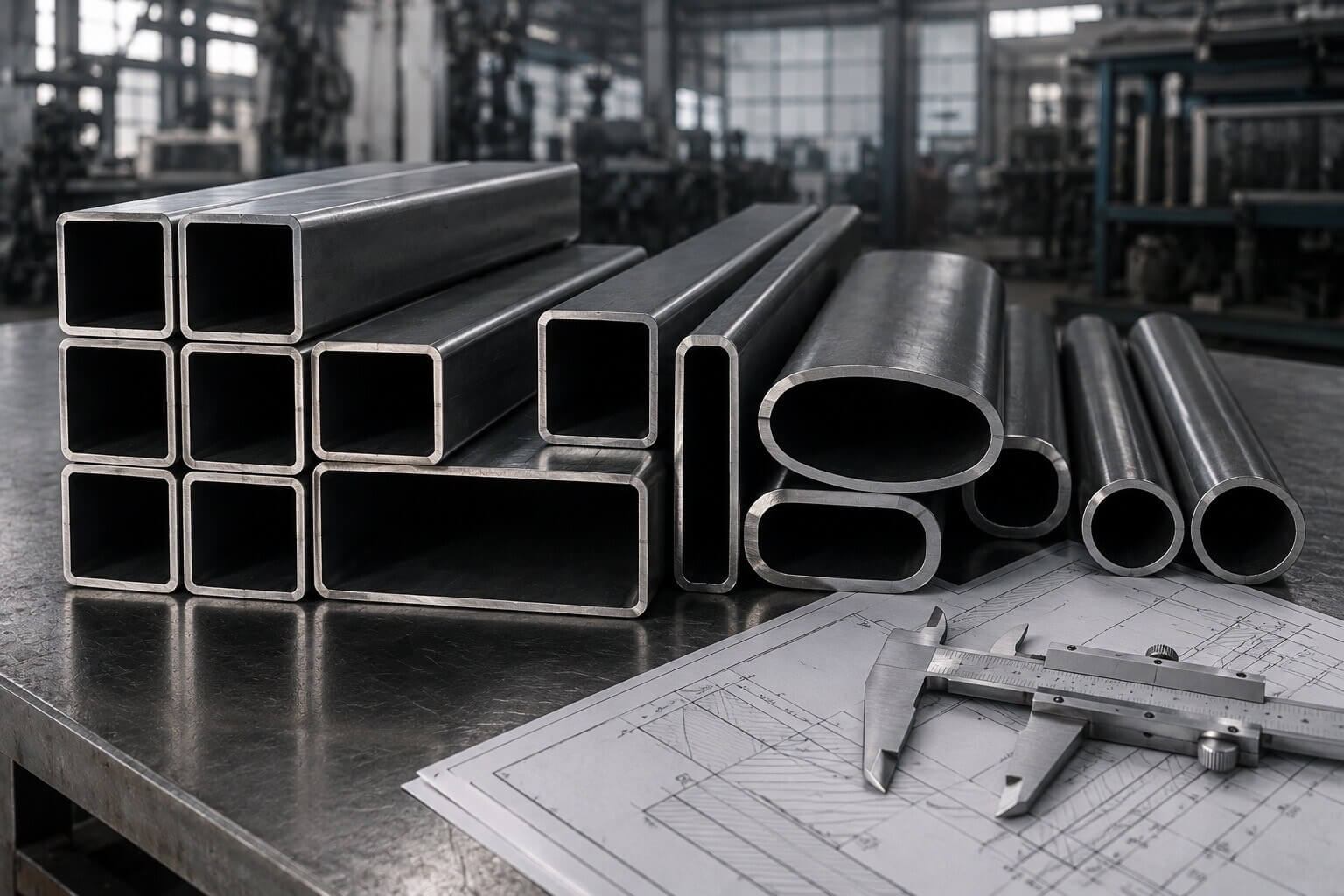

Классификация профильных труб по форме сечения

Форма сечения — не просто эстетика. Каждая геометрия решает свои задачи: где-то важна жёсткость, где-то — удобство стыковки, где-то — уменьшение парусности.

Квадратные трубы

Самый универсальный вариант. Равная прочность по обеим осям. Просты в расчётах и монтаже. Диапазон — от 10×10 до 400×400 мм. Используются в каркасах, колоннах, фермах, заборах.

Прямоугольные трубы

Разные стороны дают асимметричную жёсткость: по длинной стороне прочнее. Грамотный проектировщик разворачивает их так, чтобы большая сторона воспринимала основную нагрузку. Экономия металла без потери прочности. Размеры — от 20×10 до 200×120 мм.

Овальные и плоскоовальные

Плавные обводы, минимальное сопротивление ветру и воде, эстетика. Дороже и сложнее в производстве. Используются в бамперах, мебели, перилах, тепличных дугах.

Специальные формы

Трапеции, капли, шестигранники — под заказ для узких задач. В массовом строительстве почти не встречаются.

Совет: для каркаса берите квадрат — он прощает ошибки. Для балки — прямоугольник, уложенный большей стороной вертикально. Для забора — овал, если важен внешний вид.

Стандартные размеры и толщина стенок

Размерный ряд — главная таблица, к которой вы будете возвращаться при заказе. Производители придерживаются ГОСТов, которые регламентируют сочетания размера и стенки.

Квадратные трубы: ходовой ряд

• 15×15 — стенка 1,0–1,5 мм (мебель, решётки)
• 20×20 — 1,5–2,0 мм (теплицы, стеллажи)
• 25×25 — 1,5–2,5 мм (заборы, навесы)
• 40×40 — 2,0–4,0 мм (колонны, фермы, ворота)
• 60×60 — 3,0–5,0 мм (промышленные каркасы, опоры)
• 80×80 — 4,0–6,0 мм (тяжёлые конструкции)
• 100×100 и более — от 5 мм (многоэтажные каркасы)

Прямоугольные: основные сочетания

• 20×10 — 1,0–1,5 мм (декор, вставки)
• 40×20 — 2,0–3,0 мм (рекламные щиты, павильоны)
• 60×40 — 3,0–5,0 мм (бестселлер: рамы, балки, опоры)
• 80×40 — 3,0–5,0 мм (прогоны, стропила)
• 100×50 — 4,0–6,0 мм (ангары, мосты)

Важно: не любая толщина сочетается с любым размером. Для малых сечений стенка более 2,5 мм — редкость. Для крупных — минимальная стенка от 3–4 мм.

Совет: не берите трубу «с запасом» — это перерасход металла и веса. Определите нагрузку, добавьте 10–15 % и выберите ближайший стандарт. Золотая середина — 40–60 мм для квадрата и 60×40 для прямоугольника.

Материалы изготовления и защитные покрытия

На 80 % долговечность трубы определяют сталь и покрытие. Можно взять идеальное сечение, но если марка не та — конструкция развалится.

Марки стали

• Ст3сп / Ст3пс — базовые. Хорошо варятся, дёшевы. Ржавеют и хрупки на морозе ниже -30 °C.
• 09Г2С — низколегированная. Прочнее на 30–40 %, выдерживает до -70 °C. Для мостов, кранов, опор в северных регионах.
• 10ХСНД — с медью и хромом, стойка к коррозии даже без цинка.
• Нержавейка (12Х18Н10Т, AISI 304/316) — не ржавеет, для пищевого оборудования и фасадов. Дороже в 3–5 раз.
• Алюминиевые сплавы — лёгкие, не корродируют. Для конструкций, где вес критичен.

Защитные покрытия

Чёрная труба — бюджетный вариант, но на улице без покраски сгнивает за 2–5 лет. Только для закрытых помещений.

Оцинкованная — слой цинка 15–40 мкм. Горячая оцинковка служит 30–50 лет на открытом воздухе. Электролитическая — 10–15 лет, но её легче повредить.

С полимерным покрытием — поверх цинка полиэстер или полиуретан. Стойкость до 60 лет, декоративные цвета. Дорого, но красиво и надёжно.

Чек-лист по выбору:
— Внутри помещений — чёрная Ст3сп с грунтовкой.
— Забор, ворота, козырёк — горячая оцинковка.
— Химзаводы, морской берег — нержавейка или цинк+полимер.
— Архитектурные элементы на виду — полимер по RAL.
— Ответственные конструкции на морозе — 09Г2С с окраской.

Сферы использования в строительстве

Профильная труба — универсальный конструктор. Из неё собирают всё: от парников до многоэтажных каркасов.

Каркасы зданий

Промышленные ангары, склады, торговые павильоны, бытовки. Для колонн — 100×100 мм, для ферм — 60×40 мм, для прогонов — 40×40 мм. Быстровозводимо, дёшево, надёжно.

Фермы и перекрытия

Стропильные фермы из 50×30 мм и 60×40 мм перекрывают пролёты до 30–40 метров. Подкрановые балки — 80×80×4–5 мм. Плоские и арочные фермы для навесов — 40×20 мм.

Ограждения, заборы, ворота

Столбы — 60×60×2–3 мм или 80×80×3 мм. Прожилины — 20×20 или 40×20 мм. Рама ворот — 60×40×3 мм с раскосами из 40×20×2 мм.

Опоры освещения и ЛЭП

Мачты до 10 м — квадратные или многогранные трубы с горячим цинком. Требуют ветроустойчивости и защиты от гололёда.

Лестницы, перила, площадки

Косоуры — 100×50×4 мм или 120×60×4 мм. Стойки перил — 20×20 мм или овал 30×15 мм. Промышленные площадки — каркас 40×40 мм с рифлёным настилом.

Малые архитектурные формы

Беседки, перголы, навесы для авто, детские площадки. Стойки — 40×40 мм, декор — 20×20 мм, для ажурных конструкций — 15×15 мм.

Где не использовать: подземные коммуникации под давлением, элементы с чисто растягивающей нагрузкой, конструкции с постоянной вибрацией (там лучше толстостенный круглый прокат).

Особенности выбора для конкретных задач

Теперь вы знаете о формах, размерах и покрытиях почти всё. Осталось соединить знания в единый алгоритм выбора. Идеального профиля «на все случаи» не бывает — есть правильный для вашей задачи.

Пять главных вопросов

1. Нагрузка — статическая или динамическая?
Статика (забор, беседка, стеллаж) — Ст3сп с минимальной стенкой. Динамика (рама авто, лестница с большим потоком, кран) — 09Г2С и стенка на 20–30 % толще расчётной.

2. Где стоит — внутри или снаружи?
Внутри сухого помещения — чёрная с грунтовкой. Снаружи — оцинковка. В агрессивной среде (море, химзавод) — нержавейка или горячий цинк с полимером.

3. Сварка или болты?
Для сварки — хорошая свариваемость (Ст3, 09Г2С) и стенка не менее 2 мм (лучше 3–4). Для болтов — холодногнутая с точной геометрией.

4. Нужна ли гибка?
Тонкостенные холодногнутые трубы гнутся легче. Горячедеформированные могут треснуть. Минимальный радиус — 3–4 внешних размера.

5. Бюджет и наличие?
Ходовые размеры (40×40, 60×40, 80×80) всегда есть на складе. Нестандарт — дороже и дольше.

Чек-лист в 7 шагов

• Определите нагрузку и её характер.
• Задайте условия эксплуатации (температура, влажность, химия).
• Набросайте эскиз с узлами соединений.
• Выберите форму — квадрат для равной жёсткости, прямоугольник для однонаправленной, овал для эстетики.
• Подберите ближайший стандартный размер из ГОСТа.
• Решите с покрытием — чёрное, цинк или полимер.
• Сравните с наличием у поставщиков — если нет, возьмите соседний размер с пересчётом запаса.

Главное правило

Всегда закладывайте запас прочности 15–20 % от расчётной нагрузки. Реальные условия суровее бумажных: снег бывает мокрым, ветер — порывистым, сварщик — уставшим. Этот запас превращает «почти подходит» в «гарантированно работает». Правильный выбор — это не самый дешёвый или самый толстый, а тот, что прослужит весь срок при ваших условиях.
